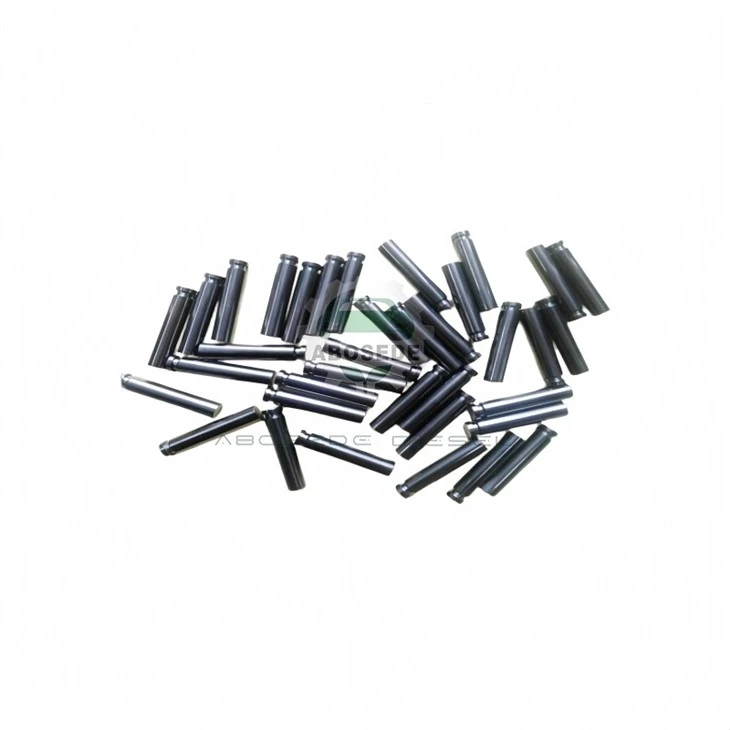

Wysokociśnieniowy tłok pompy paliwowej Caterpillar 320D- – precyzyjnie dopasowana średnica (7,998–8,007 mm) – bezpośrednio pasowany do rdzeni pomp 292-3751 / 326-4635

Podczas gdy wtryskiwacze sterują rozpyleniem, tłok pompy decydujeczyistnieje wystarczające ciśnienie w szynie, aby wykonać to polecenie. W koparce 320D para tłoków (część zespołu wysokociśnieniowej pompy paliwa) działa przy luzach ślizgowych mierzonych w tysięcznych częściach milimetra. Określony zakres średnic wynoszący 7,998–8,007 mm nie jest arbitralny-; reprezentuje optymalny punkt, w którym wycieki hydrauliczne są minimalizowane bez ryzyka zatarcia w wyniku rozszerzalności cieplnej. W tym artykule szczegółowo opisano logikę inżynieryjną stojącą za tą tolerancją, kompatybilność z obudowami pomp 292-3751 i 326-4635 oraz praktyczne kroki mające na celu sprawdzenie stanu tłoka przed ponowną instalacją.

Średnica tłoka wpływa bezpośrednio na wydajność objętościową elementu pompującego. Przy 7,998 mm (dolna granica) luz z otworem lufy (zwykle 8,011–8,015 mm po zużyciu) daje przepływ wyciekowy na poziomie około 8–10 ml/min przy ciśnieniu 1200 barów-akceptowalnym na biegu jałowym na gorąco. Przy 8,007 mm (górna granica) ten sam luz zmniejsza się o 9 µm, zmniejszając wyciek o prawie 40%. Dlaczego to ma znaczenie? Ponieważ wewnętrzny wyciek powoduje recyrkulację gorącego paliwa z powrotem do zbiornika, podnosząc ogólną temperaturę paliwa i zmuszając moduł ECM do obniżenia mocy. Nasze dopasowane tłoki są szlifowane do docierania z dokładnością do ±0,5 µm od wartości nominalnej, dzięki czemu pompa 320D utrzymuje stały moment rozpoczęcia dostawy we wszystkich cyklach obciążenia-, co przekłada się na 2–3% niższe jednostkowe zużycie paliwa w porównaniu ze zużytymi lub niezgodnymi ze specyfikacjami tłokami dostępnymi na rynku wtórnym.

Tłok podlega zarówno naprężeniom tocznym (z powodu krzywki wałka rozrządu), jak i ślizgowym (w cylindrze). Nasze tłoki są kute ze stali nawęglanej 20MnCr5, azotonawęglanej do twardości powierzchniowej wynoszącej co najmniej 62 HRC, z białą warstwą o grubości 8–12 µm, co zapewnia odporność na zużycie ścierne powodowane przez cząstki oleju napędowego. Powierzchnia współpracująca jest dogładzana do Ra 0,05 µm, co eliminuje mikrospawanie-częsty rodzaj awarii, w którym mikroskopijne nierówności łączą się pod dużym naciskiem kontaktowym. Dla kontrastu, w wielu standardowych tłoczkach zastosowano 16MnCr5 niższej jakości o twardości jedynie 55 HRC, co prowadzi do szybkiego zarysowania już po 1500 godzinach. Dane zwrotne z terenowych jednostek 320D pracujących w zapylonych warunkach kamieniołomów pokazują, że nasz tłok zachowuje ponad 95% swojej pierwotnej średnicy po 4000 godzin pompowania.

Te dwa zespoły pomp mają ten sam skok tłoka (12,5 mm) i profil podnoszenia krzywki, ale różnią się orientacją wlotowego zaworu dozującego. Nasz tłok jest uniwersalny dla obu zastosowań.-Kluczowym czynnikiem jest gniazdo sprężyny powrotnej tłoka, które dostarczamy z podkładkami o dwóch różnych grubościach (0,5 mm i 0,8 mm), aby dostosować się do różnic w obciążeniu wstępnym obu obudów. Zawsze sprawdzaj prefiks numeru seryjnego pompy: w przypadku urządzeń z prefiksem numeru seryjnegoCJH(używając 292-3751), użyj grubszej podkładki; DoK5F(326-4635), użyj cieńszego. Ta regulacja podkładki zapewnia, że ​​położenie neutralne tłoka pokrywa się z synchronizacją portu, zapobiegając erozji kawitacyjnej w otworach wlotowych.

Chociaż czystość jest najważniejsza, często pomijanym krokiem jestsekwencja momentu obrotowego zatrzymaniado śrub ustalających tłok. Stosowanie 4-stopniowego zwiększania momentu obrotowego (20 → 35 → 45 → 55 N·m) z 5-sekundową przerwą na każdym kroku zapobiega odkształceniu otworu lufy. Zniekształcenie tak małe, jak 2 µm może zwiększyć opór tłoka, powodując nadmierną kompensację regulatora i wytwarzanie luzu na biegu jałowym. Dodatkowo zalecamy zanurzenie nowego tłoka w czystym paliwie na 10 minut przed montażem-pozwoli to na wypełnienie mikroskopijnych rowków zatrzymujących olej (spiralne, o skoku 0,5 mm) smarem, co zapobiegnie zacieraniu się przy rozruchu na sucho. Po montażu, przed odpaleniem uruchomić silnik z odcięciem paliwa na 15 sekund, aby rozprowadzić paliwo po powierzchni tłoka.

P1: Czy mogę ponownie wykorzystać moją starą lufę z nowym tłokiem z tego zestawu?
Tak, ale musisz zmierzyć średnicę lufy za pomocą miernika powietrza. Jeśli średnica otworu przekracza 8,015 mm, luz będzie zbyt duży nawet w przypadku nowego tłoka.-Zalecamy nasz dopasowany zestaw cylinder + tłok, aby zapewnić optymalną kontrolę wycieków. Bez pomiaru ryzykujesz słabe zalewanie przy niskich obrotach.

P2: Co powoduje pionowe ślady na powierzchni tłoka?
Pionowe rysy zazwyczaj wskazują na zanieczyszczenie paliwa (pył krzemionkowy) lub niedostateczną filtrację paliwa (obejście filtra). Jeśli widzisz więcej niż trzy widoczne linie, wymień filtr paliwa i sprawdź separator wody. Nasza warstwa azotonawęglania jest odporna na zarysowania, ale głębokie rowki (o głębokości > 0,01 mm) pogarszają uszczelnienie-zastępując tłok.

P3: Jak zużycie tłoka wpływa na kodowanie wtryskiwaczy?
Zużyty tłok zmniejsza rzeczywistą objętość dostarczaną na skok, powodując wydłużenie czasu wtrysku przez ECM w celu kompensacji. Może to prowadzić do nadmiernego tankowania przy wysokich obrotach i podniesienia temperatury spalin. Możesz zauważyć, że współczynniki korekcyjne wtryskiwaczy (IF) dryfują w kierunku wartości dodatnich (+3 do +5). Nowy tłok przywraca te współczynniki do ±1,5.

P4: Czy zakres 7,998–8,007 mm ma zastosowanie do obu modeli pomp 292-3751 i 326-4635?
Absolutnie-obie pompy wykorzystują tę samą specyfikację średnicy tłoka. Jednak otwór lufy jest inny; Geometria spiralnego rowka naszego tłoka jest zoptymalizowana pod kątem obu zastosowań, ale zapewniamy szablon dopasowujący port w celu sprawdzenia, czy otwory wlotowe są prawidłowo wyrównane z krawędzią odcięcia tłoka.

P5: Mam 320D o dużym przebiegu i nadmiernie dymi na czarno pod obciążeniem – czy przyczyną może być tłok?
Tak-czarny dym wskazuje na niepełne spalanie, często spowodowane niskim ciśnieniem w szynie na skutek wewnętrznego wycieku. Wykonać próbę spadku ciśnienia: przy wyłączonym silniku zwiększyć ciśnienie w pompie do 500 barów i obserwować spadek ciśnienia. Jeśli przekracza 30 barów na minutę, para tłok/bęben jest zużyta ponad limit. Nasz tłok zazwyczaj zapewnia prędkość opadania poniżej 15 barów/min.

P6: Jaki jest zalecany okres wymiany tego tłoka?
W przypadku normalnej pracy (2000–3000 godzin/rok) zalecamy kontrolę po 4000 godzinach i wymianę po 5500 godzinach, jeśli zużycie przekracza 0,01 mm. W przypadku trudnych zastosowań (kruszenie skał, ciągłe duże obciążenia) należy dokonać przeglądu wcześniej-po 3000 godzin. Zwiększona twardość naszego tłoka zapewnia średnią trwałość wynoszącą 6200 godzin w oparciu o informacje terenowe z flot górniczych.
