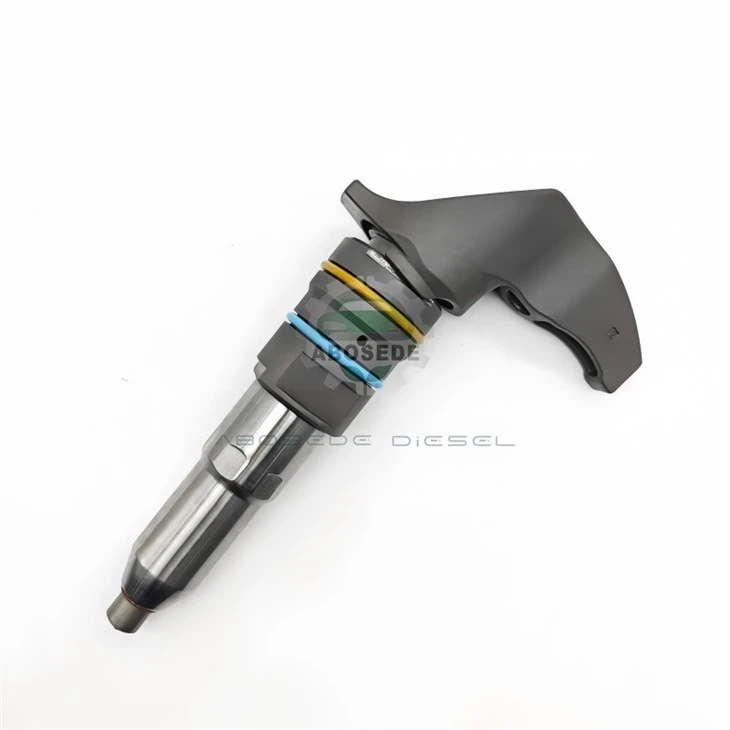

Wtryskiwacz 349-2522 – wysokowydajne dostarczanie paliwa ze wzmocnioną konstrukcją do silników o dużej średnicy C175

W silnikach o dużej pojemności,-w których pojemność poszczególnych cylindrów przekracza 2 litry, a moc wyjściowa przekracza 2500 KM,-rola wtryskiwacza paliwa zmienia się z finezji drobnego atomizacji na czystą konsystencję objętościową. Wtryskiwacz 349-2522 został zaprojektowany specjalnie dla rodziny silników C175, platformy będącej synonimem pojazdów do transportu górniczego, napędów morskich i agregatów prądotwórczych o dużej mocy, które pracują nieprzerwanie pod ekstremalnymi obciążeniami. W tym przypadku każdy wtrysk zapewnia masę paliwa prawie dwukrotnie większą niż typowy 12-litrowy wtryskiwacz do ciężarówki, co stawia ogromne wymagania w zakresie luzu prowadnicy iglicy, wytrzymałości zmęczeniowej sprężyny i stabilności termicznej dyszy. Zamiast dążyć do najmniejszej wielkości kropli, w tym wtryskiwaczu priorytetem jest utrzymanie stabilnej geometrii smugi i powtarzalnej dostarczanej ilości przez miliony cykli, zapewniając zrównoważony proces spalania nawet wtedy, gdy silnik pracuje przez wiele godzin przy obciążeniu 95%-, co jest scenariuszem, w którym małe wtryskiwacze ulegną dryftowi termicznemu lub przedwczesnemu zużyciu.

Model 349-2522 jest fabrycznie skalibrowany na statyczne natężenie przepływu 620–650 cm³/30 s przy ciśnieniu testowym 100 barów, co czyni go jednym z wtryskiwaczy o większym przepływie w swojej klasie. Dysza zawiera 10 równomiernie rozmieszczonych otworów, każdy o średnicy 0,24 mm, rozmieszczonych w konfiguracji dwóch pierścieni (6 wewnętrznych + 4 zewnętrznych), aby zoptymalizować dystrybucję paliwa w misie tłoka silników o dużej średnicy. Podniesienie igły jest ustawione na 0,40 mm ± 0,01 mm, co zapewnia wystarczające otwarcie, aby utrzymać wysoką wydajność podawania bez powodowania nadmiernych strat w wyniku dławienia. Ciśnienie otwarcia zaworu jest fabrycznie ustawione na 280 barów, a napięcie wstępne sprężyny wtórnej wynosi 55 N, które aktywnie tłumi odbicie iglicy podczas fazy szybkiego zamykania,-co jest cechą krytyczną, biorąc pod uwagę większy moment cięższego zespołu iglicy. Wewnętrzny wyciek utrzymuje się na poziomie poniżej 2,8 cm3/min przy ciśnieniu w szynie 1600 barów dzięki docieranemu luzowi prowadnicy igły wynoszącemu 4,0 µm, co zapewnia równowagę pomiędzy minimalnym wyciekiem a niezawodnym smarowaniem. Liniowość przepływu dynamicznego utrzymuje się w granicach ±2,5% w oknie czasowym załączenia zasilania wynoszącym od 0,4 do 3,2 ms, co gwarantuje, że obliczenia ilości paliwa dokonywane przez ECU pozostają dokładne nawet wtedy, gdy silnik przechodzi z biegu jałowego do pełnej mocy.

Zaprojektowany głównie dla wariantów silników C175-16 i C175-20, wtryskiwacz 349-2522 jest również kompatybilny z niektórymi silnikami przemysłowymi o pojemności od 15 do 20 litrów, które mają tę samą geometrię otworu wtryskiwacza i konstrukcję zacisku. Interfejs montażowy zawiera śrubę M12 × 1,5 o sile mocowania wynoszącej 65 Nm, a występ dyszy jest ustawiony na 4,5 mm, aby dopasować się do przesunięcia misy spalania w konfiguracjach o dużej średnicy. Oprócz pojazdów górniczych (takich jak te używane w piaskach roponośnych) wtryskiwacz ten jest szeroko stosowany w pomocniczych silnikach morskich i agregatach prądotwórczych 50/60 Hz, gdzie profil obciążenia jest stały, ale czas pracy często przekracza 8000 godzin rocznie. Wtryskiwacz został zatwierdzony do pracy z paliwem o temperaturze do 75 stopni i temperaturami otoczenia w zakresie od –30 stopni do +55 stopni, spełniając ekstremalne warunki środowiskowe spotykane zarówno w arktycznych miejscach odwiertów, jak i podczas wydobycia na pustyni.

Biorąc pod uwagę wyższe ciśnienia wtrysku (do 1600 barów) i dłuższy skok igły, model 349-2522 zawiera kilka wzmocnień konstrukcyjnych. Prowadnica iglicy jest wydłużona o 4 mm w porównaniu do standardowych wtryskiwaczy do samochodów ciężarowych, co zapewnia większą powierzchnię nośną, która zmniejsza zużycie boczne i utrzymuje koncentryczność nawet po dłuższej pracy. Korpus dyszy jest wykonany ze stopu o wysokiej zawartości kobaltu, który jest odporny na erozję powodowaną przez strumienie paliwa o dużej prędkości, a obszar gniazda jest hartowany do twardości 62 HRC, aby zapobiec powtarzającemu się uderzeniu Brinella. Co więcej, wewnętrzny tłok tłumiący wtryskiwacza,-którego nie ma w lżejszych modelach-pochłania wstrząsy hydrauliczne podczas fazy zamykania, zmniejszając szczytowe naprężenie nakrętki zabezpieczającej o około 18%. Ulepszenia te łącznie przyczyniają się do typowej żywotności wynoszącej 14 000 godzin w ciągłych zastosowaniach przy dużych obciążeniach, jak zmierzono podczas prób terenowych w kopalni miedzi, gdzie wtryskiwacze były sprawdzane co 2000 godzin.

Model 349-2522 charakteryzuje się wyraźnymi śladami zużycia, które można monitorować bez demontażu wtryskiwacza. Nowa jednostka charakteryzuje się przepływem powrotnym paliwa (wyciekiem wstecznym) na poziomie 30–40 cm3/min na gorącym biegu jałowym (chłodziwo 80 stopni, 700 obr./min). Gdy wartość ta wzrośnie do 50–55 cm³/min, oznacza to, że luz prowadnicy igły wzrósł o około 5 µm-, co jest wiarygodnym prognostykiem, że wtryskiwacz wszedł w fazę przyspieszania zużycia. W tym momencie wtryskiwacz może nadal działać, ale wymianę należy zaplanować w ciągu najbliższych 1500 godzin. Dodatkowo pomiar wzniosu igły za pomocą czujnika zegarowego podczas testu laboratoryjnego (przy zdemontowanym wtryskiwaczu) może wykazać redukcję o ponad 0,015 mm w stosunku do nominalnej wartości 0,40 mm; spadek ten zwykle wynika z erozji gniazda, co również zmniejsza przepływ statyczny. Łącząc te dwa wskaźniki-przeciek wsteczny i straty siły nośnej-warsztaty mogą rozróżnić zużycie prowadnicy od erozji gniazda, co pozwala im podjąć decyzję o remoncie lub wymianie urządzenia.

❓ Jak wtryskiwacz 349-2522 radzi sobie z paliwami żeglugowymi o wysokiej zawartości siarki (do 1,0% S), które są nadal stosowane w niektórych regionach?
Dysza wtryskiwacza na bazie kobaltu i hartowane gniazdo są odporne na korozję wywołaną kwasem siarkowym. Jednakże paliwa o wysokiej zawartości siarki zwiększają powstawanie osadów; zaleca się skrócenie odstępu między czyszczeniami z 3000 do 2000 godzin. Zawsze używaj uszlachetniacza paliwa o wysokiej całkowitej liczbie zasadowej (TBN), aby zneutralizować kwasowość.

❓ Czy mogę zamienić model 349-2522 na wtryskiwacz o niższym przepływie z innego silnika, aby zmniejszyć zużycie paliwa?
Niezalecane. Mapa paliwowa ECU jest skalibrowana dla konkretnego natężenia przepływu tego wtryskiwacza. Użycie jednostki o niższym przepływie spowoduje, że ECU wydłuży czas zasilania w celu kompensacji, co może spowodować przekroczenie wydajności sterownika i uszkodzenie elektromagnesu. Zawsze dopasowuj numer części.

❓ Jaka jest optymalna metoda testowania tego wtryskiwacza na stanowisku badawczym bez pełnego stanowiska testowego Common Rail?
Tester pop może zmierzyć ciśnienie otwarcia i wzór natryskiwania, ale nie może ocenić dynamicznego przepływu ani czasu reakcji. Aby uzyskać dokładną diagnostykę, użyj testera, który może symulować profil prądu doładowania i podtrzymania i zmierzyć dostarczaną objętość na impuls przy ciśnieniu 1500 barów. Takie urządzenia są obecnie dostępne dla wielu warsztatów.

❓ Jak rozpoznać zakleszczoną igłę bez demontażu wtryskiwacza?
Posłuchaj, czy na biegu jałowym słychać ostre, metaliczne kliknięcie.-Zdrowy wtryskiwacz wydaje wyraźne kliknięcie w każdym cyklu. Tępy lub nieobecny dźwięk wskazuje na przyklejenie się igły. Porównaj także przepływ powrotny: zakleszczona igła będzie wykazywać przepływ powrotny powyżej 80 cm3/min, podczas gdy zakleszczona igła będzie wykazywać przepływ powrotny bliski zeru i powodować ciągłe przerwy zapłonu.

❓ Czy konieczna jest wymiana wszystkich wtryskiwaczy jednocześnie, czy mogę wymienić tylko jeden uszkodzony?
Jeśli silnik pracował dłużej niż 8 000 godzin, wymiana tylko jednego wtryskiwacza może spowodować brak równowagi między cylindrami, ponieważ nowy wtryskiwacz ma mniejsze luzy i mniejsze wycieki. Lepiej wymieniać je w zestawach; co najmniej wymienić cały zespół (w przypadku silników V), aby zachować jednolitość.

❓ Jakie warunki przechowywania są zalecane dla wtryskiwaczy zapasowych i jak długo można je przechowywać?
Przechowywać w oryginalnie zamkniętej torbie w temperaturze 15–25 stopni i wilgotności poniżej 60%. Okres ważności wynosi 5 lat. Po 3 latach sprawdź elastyczność pierścienia uszczelniającego,-jeśli jest kruchy, wymień go przed montażem. Końcówkę dyszy należy sprawdzić za pomocą szkła powiększającego pod kątem śladów rdzy.
