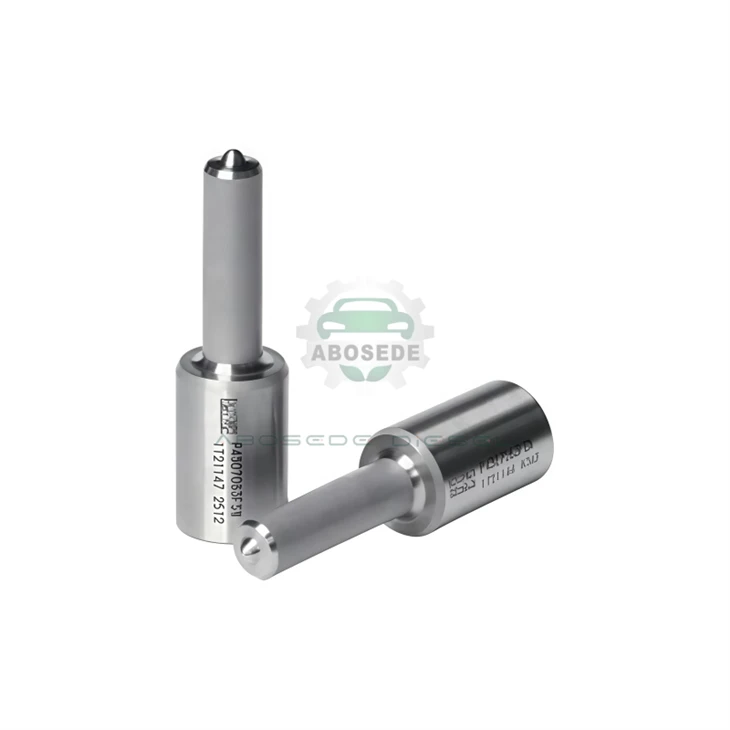

Dysza paliwowa Cummins® XPI P5461846: Zaawansowana technologia ultra-wysokociśnieniowego wtrysku Common Rail

Nowoczesne silniki wysokoprężne-do dużych obciążeń pracują w ekstremalnych warunkach, gdzie wydajność spalania decyduje o ogólnej rentowności floty. TheSeria Cummins XPI(wtrysk Xtreme Pressure Injection) stanowi szczyt ewolucji układu Common Rail, całkowicie oddzielając wytwarzanie ciśnienia od rozrządu i prędkości silnika. W sercu tej architektury znajduje sięP5461846dysza paliwowa.

W przeciwieństwie do tradycyjnych mechanicznych jednostek wtryskowych,-wysokociśnieniowy akumulator paliwa pompuje olej napędowy do szyny pod niespotykanym dotąd ciśnieniem. TheP5461846dysza pełni rolę ostatecznego strażnika w zespole korpusu wtryskiwacza (np. konfiguracje 4307475 i 5491515). Zarządza dynamiką płynów w warunkach intensywnych obciążeń strukturalnych, wykonując wiele precyzyjnych strategii makro- i mikro-wtrysku na cykl spalania, aby zapewnić pełną atomizację i zgodność z normami Euro VI i EPA.



📐 Dane techniczne i specyfikacje konstrukcyjne



Aby wytrzymać gwałtowne wahania ciśnienia płynu charakterystyczne dla nowoczesnych-wysokociśnieniowych systemów Common Rail (HPCR), inżynieriaP5461846opiera się na tolerancjach wymiarowych-mikronów.

Parametr	Specyfikacje i tolerancje
Typ komponentu	Dysza wtryskiwacza Common Rail o ekstremalnie wysokim-ciśnieniu (HPCR).
Model produktu	P5461846(Zastępuje / krzyżuje-Ref.: stary kod 4307083)
Pasujący zestaw do naprawy wtryskiwaczy	5406060EF / 5473254EF
Zgodność z zaworem elektromagnetycznym	Pasuje do zespołów serii 4307545/5594706
Prowadnica podnoszenia zaworu iglicowego	0,320 $ \\pm 0,020 \\text{ mm}$
Odstępy od igły-do-korpusu	Mierzone za pomocą specjalistycznego powietrza-mierzącego w mikronach ($\\mu\\text{m}$)
Baza materiałowa	Ultra{0}}czysta konstrukcyjna stal stopowa premium z powłoką przeciwzmęczeniową





Działanie w systemie XPI oznaczaP5461846Dysza wtryskiwacza regularnie zapewnia szczelność strukturalną pod ciśnieniem sięgającym lub przekraczającym2400 barów (34,800+ PSI).

Łagodzenie zmęczenia hydraulicznego:Wewnętrzny kanał olejowy dyszy poddawany jest intensywnej, precyzyjnej obróbce w celu wyeliminowania mikro-zadziorów i koncentracji naprężeń powierzchniowych. Proces ten zabezpiecza integralność strukturalną korpusu dyszy przed pękaniem hydraulicznym powodowanym ciągłymi zmianami ciśnienia.

Dopasowana konfiguracja długich-igieł:Wewnętrzny zawór iglicowy jest-dopasowywany na zamówienie do odpowiedniej osłony korpusu dyszy. To precyzyjne parowanie minimalizuje wycieki-powrotnego- wysokiego ciśnienia do obwodu powrotnego, utrzymując stabilne ciśnienie w szynie i redukując pasożytnicze straty mocy w-pompie wysokociśnieniowej.

Szlifowanie hydroerozyjne-mikrootworowe-:Otwory natryskowe są wycinane za pomocą zaawansowanej obróbki elektroerozyjnej (EDM) i wykańczane za pomocą hydro{0}}erozyjnego kondycjonowania płynu. Zaokrągla to wewnętrzne krawędzie otworów natryskowych, stabilizując współczynnik wyładowania ($C_d$) przez miliony cykli uruchamiania i zapobiegając gromadzeniu się węgla.





Podczas oceny komponentów zamiennych do platform-do ciężkich zastosowań przy wyborze komponentów floty należy kierować się dokładną zgodnością aplikacji, a nie podobieństwem wizualnym. TheP5461846został zaprojektowany specjalnie z myślą o elektrowniach klasy premium o średniej--dużej pojemności skokowej wykorzystujących układy paliwowe Cummins/Scania XPI.

Podstawowe rodziny silników:Zoptymalizowany pod kątem-transportu-ciężarówek drogowych, pojazdów specjalistycznych i-maszyn przemysłowych o dużym obciążeniu napędzanych przez odmiany Cummins ISX15, QSX15, X15 i ISL / L9 Common Rail.

Integracja systemu:Dyszę tę zaprojektowano do współpracy z-modułami sterującymi silnika (ECM) o dużej mocy, przekształcającymi szerokość impulsów elektronicznych na precyzyjne, natychmiastowe fizyczne dostarczanie paliwa.

Wskazówka dotycząca wyboru laboratoriów naprawczych:Zawsze odsyłaj-do numeru części wytłoczonego na korpusie istniejącego wtryskiwacza. TheP5461846to certyfikowany-zamiennik starszego zespołu dyszy 4307083, zgodny z oryginalną krzywą natężenia przepływu i docelowym kątem rozpylania bez konieczności ponownej kalibracji ECM.





Biorąc pod uwagę mikroskopijne prześwity występujące w architekturze XPI, serwisowanie wtryskiwaczy wymaga rygorystycznych protokołów dotyczących pomieszczeń czystych i specyficznej integracji narzędzi.

Dane momentu obrotowego:Podczas regeneracji wtryskiwacza należy upewnić się, że nakrętka kołpakowa dyszy jest dokładnie dokręcona70–80 Nm. Niedostateczne-dokręcenie powoduje przedmuch gazów spalinowych-i-wyciek paliwa pod wysokim ciśnieniem, natomiast nadmierne-dokręcenie powoduje zniekształcenie komory prowadnicy iglicy, powodując zakleszczenie zaworu iglicowego.

Zarządzanie zanieczyszczeniami:Cząstki stałe większe niż 2 mikrony mogą uszkodzić gniazdo uszczelniające iglicy, powodując kapanie paliwa,-stukanie przed zapłonem i potencjalne uszkodzenie denka tłoka. Zawsze myj komponenty w czystym płynie testowym i składaj je w miejscu-wolnym od kurzu.

Testowanie-końca-linii (EOL):Po-montażu cały wtryskiwacz należy sprawdzić na specjalistycznym stanowisku testowym Common Rail, które jest w stanie odtworzyć pełne profile ciśnienia XPI. Zamapuj wtryskiwacz we wszystkich punktach pracy: wyciek mieszanki ubogiej, maksymalna wydajność (VL), punkt emisji (EM) i wtrysk pilotujący (VE).



P1: Jak dysza P5461846 radzi sobie z ekstremalnym ciśnieniem 2,400+ barów w układzie Cummins XPI bez wewnętrznego przedmuchu paliwa-?

A:Dysza osiąga swoje-wysokociśnieniowe uszczelnienie dzięki specjalnie-dopasowanej-igle-do-korpusu, mierzonej z dokładnością do kilku mikronów. Ten niewiarygodnie mały luz konstrukcyjny tworzy uszczelnienie hydrauliczne, które zawiera-paliwo pod wysokim ciśnieniem w galerii końcówki, ograniczając do minimum statyczny wyciek powrotny.

P2: Czy mogę użyć dyszy P5461846 do wymiany starszej dyszy 4307083 w moim wtryskiwaczu ISX15?

A:Tak. TheP5461846to zaktualizowana supercesja techniczna dla starszego kodu 4307083. Odpowiada oryginalnym wymiarom montażowym, charakterystyce przepływu i czasom reakcji układu hydraulicznego, co powoduje bezpośredni spadek-wymiany podczas remontów wtryskiwaczy.

P3: Jakie są główne wskaźniki wskazujące, że dysze XPI we flocie zaczynają się psuć lub zużywać?

A:Typowe objawy obejmują zwiększony wyciek-przepływu zwrotnego-(powodujący trudne-ponowne uruchomienie na gorąco lub kody niskiego ciśnienia w szynie), zwiększoną nieprzezroczystość wydechu (czarny dym wynikający ze słabej atomizacji), brak równowagi wkładu do cylindra oraz rosnącą temperaturę spalin (EGT) z powodu odkształcenia gniazda iglicy lub kapania paliwa.

P4: Dlaczego moment obrotowy nakrętki kołpakowej dyszy jest tak rygorystyczny (70–80 Nm) podczas regeneracji?

A:Ponieważ wewnętrzna prowadnica igły jest oddalona od korpusu o zaledwie kilka mikronów, nawet niewielkie zniekształcenie strukturalne może spowodować zakleszczenie igły. Dokręcanie poniżej 70 Nm umożliwia przedostawanie się gazów spalinowych lub wyciek paliwa, natomiast powyżej 80 Nm wywiera nadmierną siłę docisku, która wypacza ścieżkę igły, powodując jej otwieranie lub zamykanie.

P5: Czy P5461846 wymaga specjalnych standardów filtracji paliwa, aby zapobiec przedwczesnej erozji końcówki dyszy?

A:Absolutnie. Platformy Cummins XPI wymagają zaawansowanych układów filtracji paliwa o minimalnej wydajności $\\beta_4=75$ (wychwytujących 98,7% cząstek o średnicy 4 mikronów i większych). Jakiekolwiek obejście wody lub drobnego piasku może szybko spowodować erozję mikro-otworów wtrysku, zakłócając wzór natryskiwania i zmniejszając zużycie paliwa.
